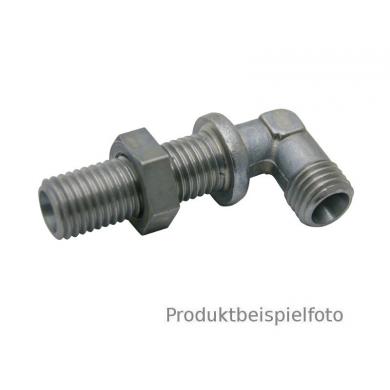

15L M22x1.5 Winkel-Schottverschraubung 90° OMS

15L M22x1,5 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 15L entspricht Ausführung DIN 2353.

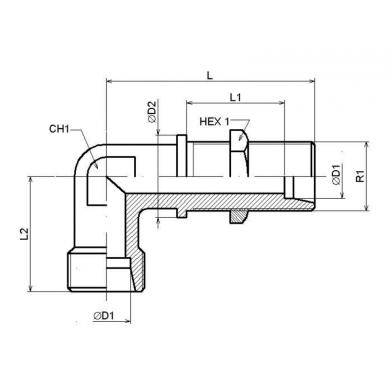

Technische Daten RA Ø = 15mm 90° Schottverschraubung - leichte Baureihe

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
15	27	M 22 x 1,5	30	19	61,0	31,0	28,0	315

Lieferumfang 90° Winkel Schottverschraubung 15L:

Im Lieferumfang ist eine 90° Schottverschraubung für Rohrleitungen mit 15mm Außendurchmesser enthalten.
